Elevador de cubo de tipo Z

Descripción del producto

El ascensor en forma de Z es un equipo de transporte continuo con un diseño de tres secciones en forma de Z. Activa la cadena o la correa para conducir la tolva a través de un motor,completar la operación del ciclo de "alimentación horizontal en la parte inferior - elevación vertical - descarga horizontal en la parte superior" en una carcasa cerradaCuenta con un pequeño espacio en el piso, alta eficiencia, carga y descarga en múltiples puntos y un fuerte rendimiento de sellado.Es ampliamente aplicable a la elevación y transferencia automática de materiales granulares y en polvo en industrias como el grano, ingeniería química y materiales de construcción.

Principio de trabajo

1- Sistema de tracción y propulsión
- Fuente de energía: el motor impulsa el eje principal a través del reductor, que a su vez impulsa el componente de tracción (cadena o correa) a girar en un ciclo, proporcionando energía para todo el proceso de transporte.
- Componente de tracción: la superficie de la cadena/correa fija la tolva, formando una vía de transporte de circuito cerrado junto con el movimiento circular del componente de tracción.

2Selección de material y transporte horizontal (estadio inferior)
- Diseño del puerto de alimentación: la sección horizontal situada en la parte inferior del equipo está equipada con un puerto de alimentación.Los materiales (granulares/en polvo) entran en la carcasa mediante alimentación manual o equipo frontal (como un transportador de cinta).
- Recogida de la tolva: cuando la tolva alcanza el fondo, se inserta en la pila de material.finaliza la carga de los materialesLuego, entra en la sección de transporte horizontal con el componente de tracción y se mueve horizontalmente a lo largo de la primera sección de la trayectoria en forma de Z.

3- Estadio de elevación vertical
- Dirección y elevación: en el extremo de la sección horizontal, el volante/el perno guía y el componente de tracción impulsa la tolva para moverse verticalmente hacia arriba.El material dentro de la tolva permanece estable bajo la acción de la gravedad y la fuerza centrífuga, evitando que se deslice.
- Coordinación de la potencia: durante el proceso de elevación vertical, la unidad del motor supera la gravedad del material para realizar el trabajo.y la tolva se eleva uniformemente a lo largo de la pared interior de la carcasa cerrada hasta la altura designada.

4. Descarga horizontal superior (estadio final)
- Giración y descarga: la parte superior de la sección vertical se gira para circular horizontalmente en la segunda sección a través del mecanismo de giro.el material se descarga del puerto de descarga debido a la inercia y el ángulo de inclinación de la tolva y cae en el equipo trasero (como contenedores de almacenamiento), transportadores).
- Retorno cíclico: después de la descarga, la tolva vacía continúa regresando al fondo junto con el componente de tracción, completando la operación cíclica de "recoger - levantar - descargar".

Resumen de los principios básicos
El ascensor de tipo Z integra el transporte horizontal y el levantamiento vertical de materiales en un proceso automatizado continuo a través de "diseño espacial de tipo Z + accionamiento de circulación de componentes de tracción".La clave está en el movimiento sincrónico de la tolva y el componente de tracción, la orientación del camino del mecanismo de giro y la restricción de la carcasa cerrada en la trayectoria de movimiento del material, logrando así un transporte compuesto eficiente y de baja pérdida.

Características del producto

1Compacto y ahorro de espacio: el diseño en forma de Z reduce el espacio del piso en un 30% al 50%, por lo que es adecuado para escenarios estrechos.
2- Alta eficiencia y transporte a gran escala: Capacidad de transporte: de 5 a 200 toneladas por hora, soportando el transporte continuo de materiales granulares y en polvo.
3. Carga y descarga en múltiples puntos: se pueden configurar múltiples entradas y salidas para satisfacer los requisitos de proceso flexibles como "entrada única, salida múltiple".
4. Cerrado y antipolu­ción: La carcasa está diseñada con una estructura sellada, evitando eficazmente que el polvo se derrame y la contaminación del material.
5Protección de materiales de bajo daño: La selección de tolvas es adecuada para diferentes materiales, y la tasa de daño de transporte es baja.
6Ahorro energético y bajo ruido: el consumo de energía es del 15% al 25% menor que el de los equipos tradicionales y el ruido es ≤ 85 dB.
7Bajo coste de mantenimiento: El diseño de la estructura desmontable hace que el mantenimiento diario sea conveniente y ahorre tiempo.
8Aplicación en múltiples escenarios: cubre industrias como el de los granos y la ingeniería química, admite condiciones de trabajo especiales para resistir la corrosión y la explosión.



Detalles del producto

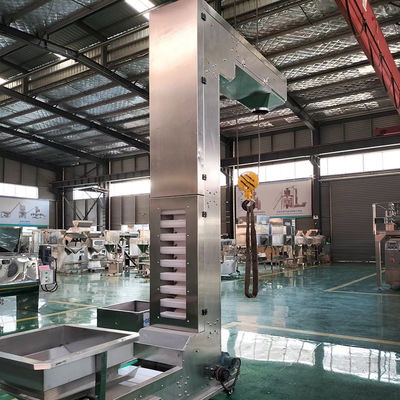

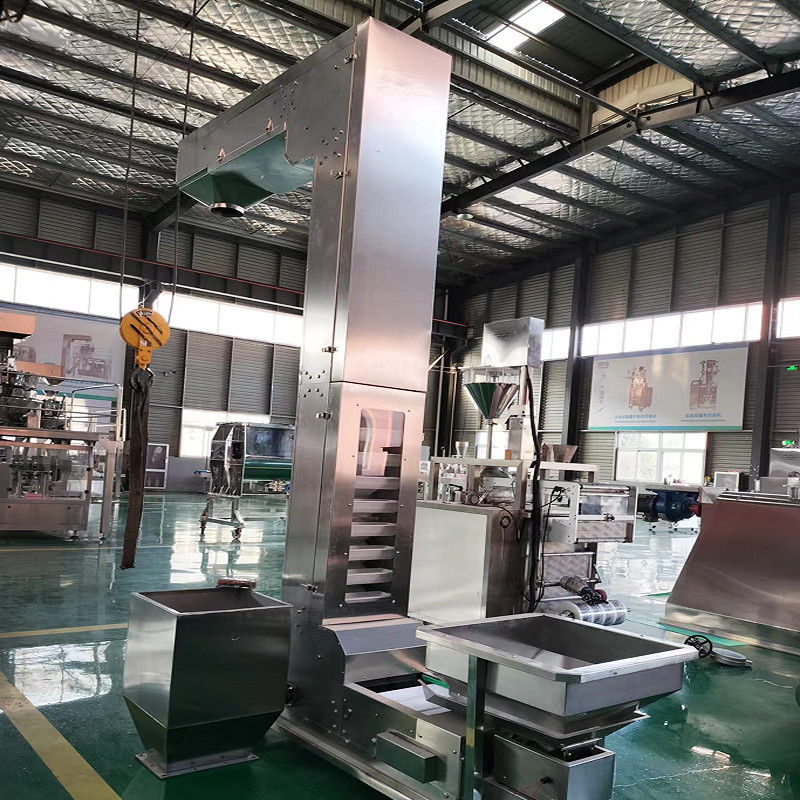

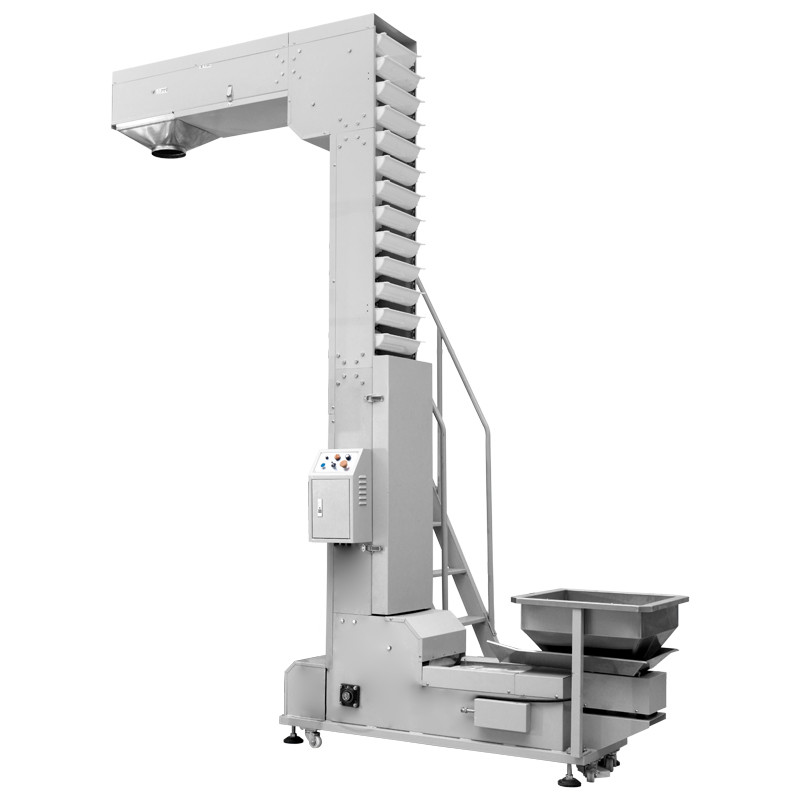

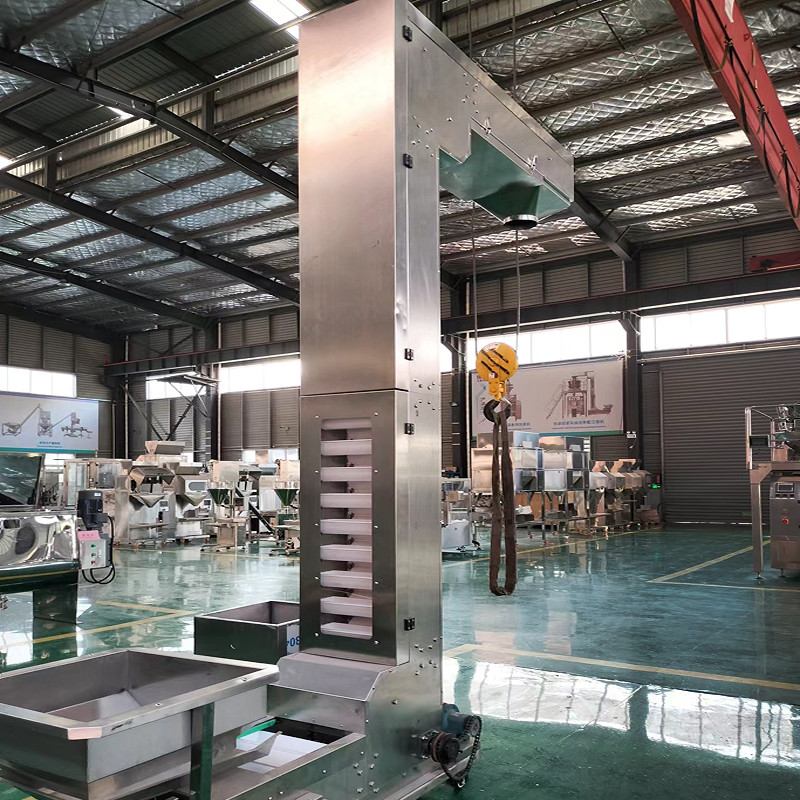

Presentación del producto



Embalaje y envío



¿Por qué elegirnos?



Sobre nosotros

Perfil de la empresa

Hemos estado especializados en la producción de equipos de detección y transporte durante 13 años. la industria de pantallas vibratorias de China tres primeros. y hemos hecho el emparejamiento y OEM para muchas grandes empresas.Incluyendo el principal fabricante de pantallas vibratorias del mundo.,

Sweco, EE.UU., tenemos OEM para su región de China. Y nuestros productos a menudo se exportan a Australia, Tailandia, Indonesia, Nueva Zelanda y otros países.

Damos la bienvenida a los clientes o distribuidores a visitar nuestra fábrica y vamos a organizar todo para usted.Provincia de Henan.
